XL-FD220B(T) Machine à sacs en papier à fond carré entièrement automatique et haute vitesse (poignée ronde)

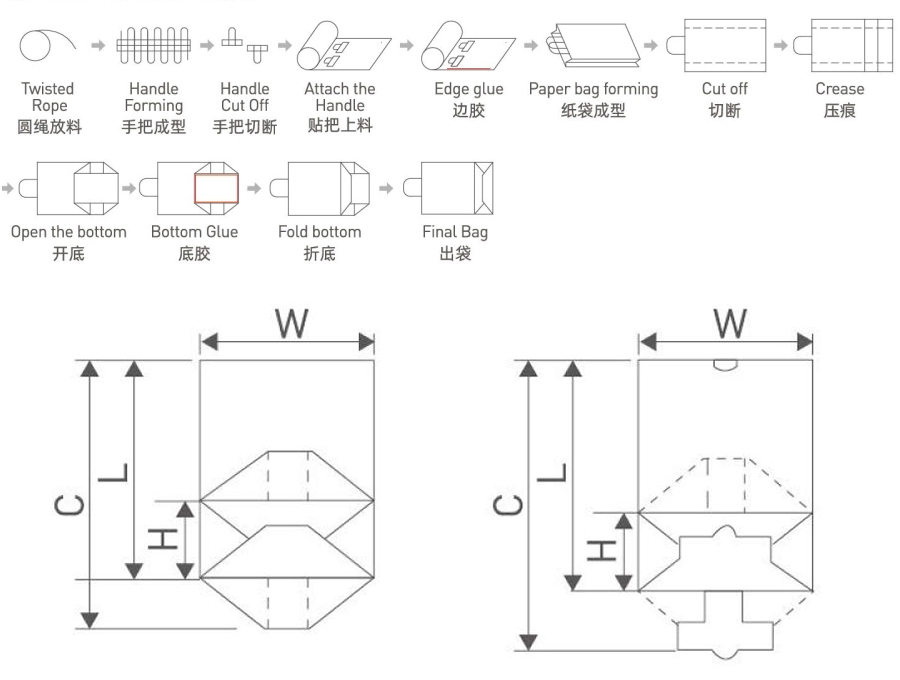

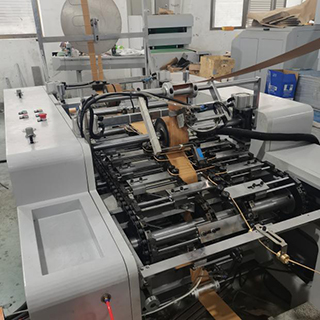

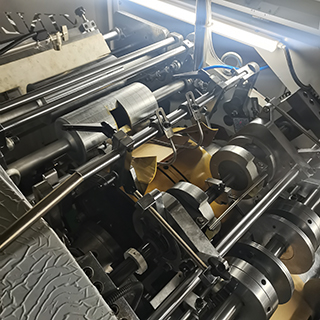

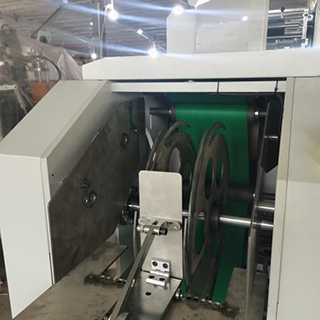

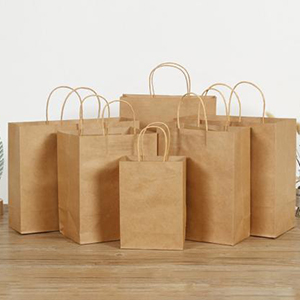

La machine entièrement automatique pour sacs en papier à fond carré est utilisée pour produire des sacs en papier à poignée manuelle. Cette machine est particulièrement adaptée à la production en grande série de sacs de courses dans les industries alimentaires et textiles. La machine, par le biais d'un système combiné de rouleaux de corde et de papier, transmet simultanément le papier primaire ou imprimé et la ficelle à un point de rupture préliminaire, applique de la colle, colle automatiquement la poignée, puis le corps principal colle le papier sur le bord, forme le fond en cône, coupe, plie, colle, forme le sac et évacue le sac. L'ensemble du processus s'effectue simultanément. Cette machine utilise un contrôleur de mouvement haute vitesse importé Mitsubishi du Japon (CPU), contrôlé par un bus à haute vitesse pour assurer la stabilité du mouvement, avec une courbe de mouvement fluide, ce qui en fait l'équipement automatique préféré par la majorité des fabricants d'impression et d'emballage pour sacs en papier portables à fond carré.

Longueur de coupe (totale)

190-350mm

Largeur du sac en papier (totale)

120-220mm

Largeur du fond

50-105mm

Grammage du papier (total)

50-130g/m²

Lecture vidéo

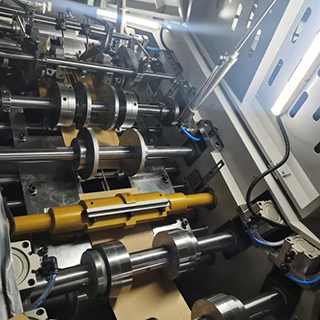

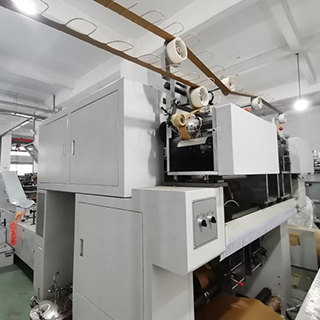

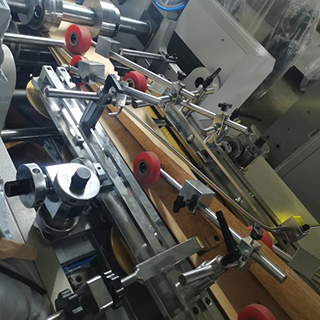

Caractéristiques

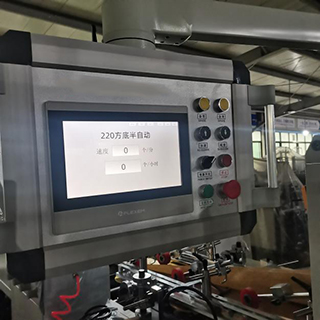

1. Utilisation de l'interface homme-machine à écran tactile Willon, la fonction d'opération est claire en un coup d'œil, facile à contrôler

2. Adoption du contrôleur de mouvement Mitsubishi original japonais, grâce à l'intégration avec la fibre optique, stabilité de fonctionnement

3. Moteur servo Mitsubishi japonais avec correction d'œil standard couleur Schick allemande, suivi précis de la taille d'impression du sac

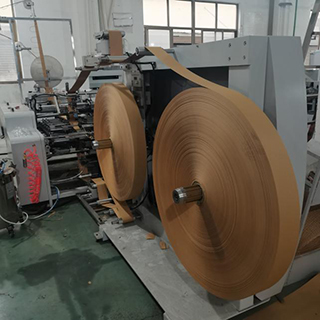

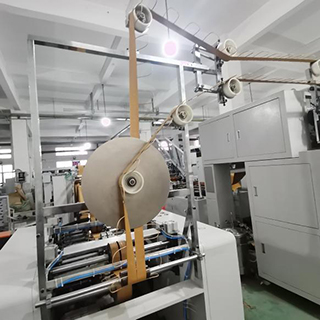

4. Le chargement et déchargement des matières premières adoptent une structure de levage dynamique hydraulique, et le déroulement utilise un contrôle automatique de tension constante.

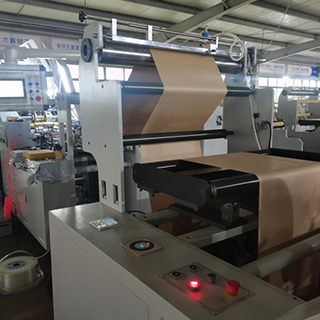

5. La correction de la matière première utilise un moteur servo pour réduire le temps de réglage de l'alignement du rouleau de papier.

Principaux paramètres techniques

机器型号 Modèle	XL-ZD220B(T)
纸袋裁切长度（全）Longueur de coupe (totale)	190-350mm
纸袋宽度（全）Largeur du sac en papier (totale)	120-220mm
Largeur du fond du sac	50-105mm
纸袋克重（全）Grammage du papier (total)	50-130g/m²
纸卷宽度（全）Largeur du matériau (totale)	410-770mm
纸料直径 Diamètre du matériau papier	1300 mm
纸芯内径 Diamètre intérieur du noyau en papier	76mm
Longueur de la pièce de poignée	90mm
Largeur de la pièce de poignée	50mm
Espacement de la corde en papier	57mm
Diamètre de la corde en papier de la poignée	3-5mm
Largeur du rouleau de papier pour patch de poignée	100mm
Diamètre du rouleau de papier de la poignée	1200mm
Poids du papier pour patch de poignée	100-135g/m²
Vitesse mécanique	30-200 pcs/min
Vitesse de production des sacs en papier	30-18 pcs/min
Vitesse de la poignée	30-150pcs/min
Méthode de coupe	Découpe en dents de scie
Puissance totale	380V / 3 phases 4 fils 28 kW
整机气压 Pression de la machine entière	0,6-0,7 MPa
Poids total	15000 kg
Dimensions totales de la machine	1100044001800 mm

Configuration de la machine

Système de contrôle Système de contrôle
名称 Nom	Quantité QTE	Origine Original	Marque Marque
Contrôleur de programme CPU Contrôleur de programme CPU	1	Japon	Mitsubishi
Interface écran tactile homme-machine Interface écran tactile homme-machine	1	Chine	繁易
Œil photoélectrique pour le suivi des sacs imprimés Œil photoélectrique pour le suivi des sacs imprimés	2	Allemagne Germany	西客
低压电器 Low voltage electrical apparatus	4	法国	施耐德
光电传感器 Photoelectric sensor	10	Japon	松下
气动元件 Pneumatic component	18	中国台湾 Taiwan	亚德客
自动润滑油 Auto lubricating	1	Chine China
电源滤波器 Main power filter	1	Chine China
电机变频器 Motor frequency converter	2	瑞士 Switzerland	ABB
伺服驱动器 Servo Motor	7	Japon	Mitsubishi
伺服电源 Servo Power	7	Japon	Mitsubishi
伺服电机减速机 Servo Motor Reducer	5	Japon	Mitsubishi
手把机伺服	1	Japon	Mitsubishi
贴把机伺服	1	Japon	Mitsubishi
主机伺服 Host server	1	Japon	Mitsubishi
牵引伺服 Traction servo	1	Japon	Mitsubishi
辅助牵引伺服	1	Japon	Mitsubishi
上胶伺服	1	Japon	Mitsubishi
预刺伺服	1	Japon	Mitsubishi
收袋三相异步电机	1	Chine
放卷纠偏、张力控制系统 Deviation correction and tension control system
名称 Nom	Quantité QTE	产地 Original	Marque Marque
纠偏控制器 EPC controller	3	Chine	恩瑞斯
伺服纠偏电机 Servo motor for EPC	3	Chine	恩瑞斯
超声波感应器 Ultrasonic sensor	3	Chine	恩瑞斯
磁粉制动器 Magnetic powder brake	3	Chine	中倍
磁粉自动张力系统 Automatic Tension System of Magnetic Powder	3	Chine	中倍
自动液压上料电机 Automatic Hydraulic Feeding Motor	1	Chine	顶铭
上料液压油缸 Feeding hydraulic cylinder	2	Chine	顶铭
传动 Transmission
名称 Nom	数量 Qty	产地 Original	Marque MTED
同步带 Synchronous belt	10	Chine China	巨隆
同步轮 Synchronous wheel	13	Chine China	巨隆
轴承 Bearing	489	Japon	NSK
导辊 Guide roller	29	Chine China	BAIXIAO
齿轮 Engrenage	76	Chine China

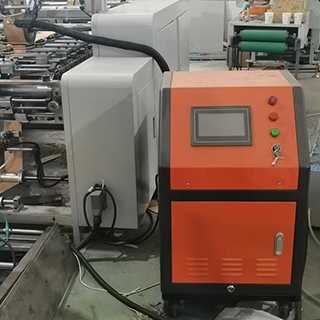

胶水部位 Glue position
名称 Nom	数量 Qty	产地 Original	Marque MTED
底部胶（糊底白乳胶） Bottom glue (bottom-sealing white latex)	2	Chine
底部匀胶电机 Motor for bottom glue evening	1	Chine
自动气动灌胶阀 Pneumatic auto glue filling valve	1	Chine
边胶Side glue	1	Chine
底胶胶位检测 Glue Glue Position Detection	1	Chine
中锋水性喷胶枪 Spraying gun for center sealing (dense adjust Glue gun )	1	Chine
水性白乳胶高压喷胶桶 High-pressure glue barrel for white latex	1	Chine
手把机胶	1	Chine
